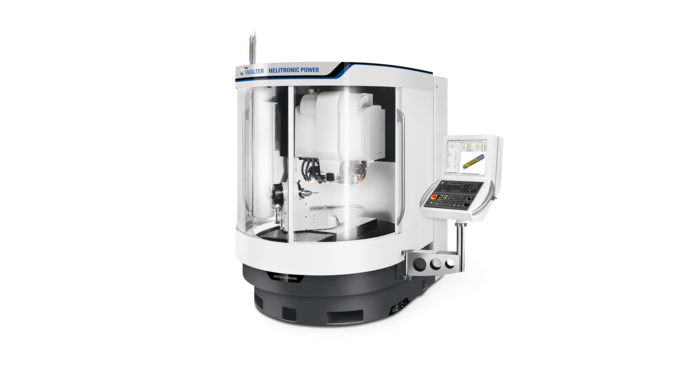

HELITRONIC POWER五轴工具磨床

德国WALTER 2189

1

产品详细介绍

主要数据

HELITRONIC POWER 五轴数控工具磨床代表了回转对称类工具加工和修磨的xx品质。

其可加工直径范围3mm至320 mm,长度最大达350 mm,以及最大重量不超过50 kg的工具。



龙门式结构

WALTER龙门式设计具有高刚性,可将高动态的数字化驱动转换为振动微小的精密磨削。

滚珠丝杠

这款五轴数控工具磨床的三个直线轴X,Y,Z均配备滚珠丝杠。最大   进给速度为15 m/min。

皮带驱动主轴

11.5 kw 的皮带驱动主轴有两个轴端。 主轴最多可支持6个砂轮。不同的砂轮组和砂轮数据一起被分配给相应的主轴。




硬件 / 软件

  • A-轴力矩电机: 750 U / min

  • 磨削主轴: 最大24 KW

  • 光栅尺: 0.0001 mm

  • 自动化工作台: 1A / 1A1M

  • Eco-Lader(增强型): 最多165件工具

  • 机器人装载机: 最多7500件工具

  • 修整器 / 清洁石条

  • 自动尾座:最大工具直径: 100 mm (液压)

  • 自动中心架: 最大工具直径: 100 mm (液压)

  • 在设备内部测量砂轮

  • 对机床各轴的自动测量

技术规范

千克 / 厘米

磅/英寸

直线轴

X 轴最大行程460 mm

X 轴最高行进速度15.000 mm/min

Y 轴最大行程320 mm

Y 轴最高行进速度15.000 mm/min

Z 轴最大行程660 mm

Z 轴最高行进速度15.000 mm/min

主轴驱动

最高主轴功率24 kW

最高速度10.500 /min

最大砂轮直径200 mm

回转轴

C 轴回转范围400 °

工件数据

工件长度0 - 350 mm

工件直径3 - 290 mm

最大工件重量50 kg
