产品详细介绍

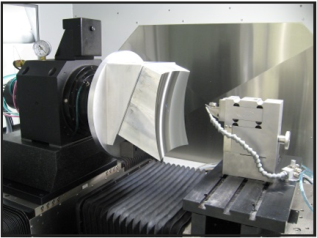

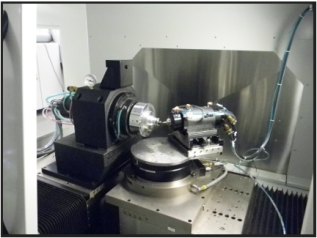

V2系列 新技术特点
· 采用 耐撞击多孔石墨涂层空气主轴 - 全转速范围内主轴跳动小于 12.5纳米；
C轴反馈分辨率为 0.01弧秒；
· 8.4皮米光栅尺反馈分辨率；
· Delta Tau 控制软件 - 程序预读能力40,000句；
· 通过网络可进行实时设备监控以及远程操作控制；
· NanoSMART ™ - 业界首款触摸屏操作界面，应用了大量新功能，其中包括能运行文件大小高达5GB的程序；
特别申明： 以上技术指标和技术能力只有极少数专业客户才能理解，如果已经超过游逛网页你的理解能力，建议不必瞎想瞎说，以免误入歧途。
技术参数
| 主机 | 描述 |
| 系统配置 | 超精密2,3 或4 轴CNC 机床，“T”型布局 |
| 最大加工范围 | 直径450mm x 长300mm（选配B 轴时候加工口径为200mm） 注：可定制更大的加工口径 |
| 床身结构 | 整体复合环氧树脂花岗岩 – 一体化冷却槽和嵌入碳素纤维加固 |
| 隔震装置 | 优化空气隔震系统。可选配自动调平阻尼式空气隔震系统 |
| 计算机配置 | Intel i5 2.4 GHz 处理器，64 位Windows 7 专业版，16G 内存，10/100/1000 以太网接口，CD-RW / DVD 光驱以及500GB 硬盘，22”多点触摸屏，USB 接口 |
| 控制系统 | Delta Tau 系统，嵌入式1GHz， 64 位运动控制器， Nanotech 新触控操作界面，运行于Windows 7 环境 |
| 编程分辨率 | 线性分辨率0.01 nm / 角度分辨率0.0000001° |
| 性能展示（使用激光干涉仪或者白光干涉仪测量同一个元件) | 材料 – 高纯度铝合金 （所有精度的测量同一个元件的同一表面） 面型精度(P-V): ≤ 0.125μm / 75mm 口径,，250mm 曲率半径凸球面. 表面粗糙度(Ra): ≤ 2.0 nm |
| 主轴 | 标准指标 |
| 类型 | 专业技术 (SB SE) 耐撞击多孔石墨涂层空气轴承 |
| 主轴恒温冷却 | 通过闭环控制冷水机，提供温度控制循环冷却水，透过环绕在空气轴承主轴的马达和轴颈管道进行冷却，以达到维持主轴和刀具中心热稳定的重复性。冷水机带有控制精度为±0.5°F 的内置PID 控制器。 |
| 转速范围 | 50 至10,000 rpm（双向） |
| 加工口径 | 450mm |
| 承载能力（径向） | 85 Kg @ 7bar (185 lbs @ 100psi.) / 102 Kg @ 10bar (225 lbs @ 145psi.) @ 鼻端 |
| 承载能力（轴向） | 180 Kg @ 7bar (397 lbs @ 100psi.) @ 鼻端 |
| 径向刚性（鼻端） | 130 N/um @ 7bar (743,000 lbs/in @ 100psi) |
| 轴向刚性 | 438 N/um @ 7bar (2,500,000 lbs/in @ 100psi) |
| 驱动系统 | 无刷直流电机 |
| 运动精度 | 轴向: ≤ 12.5 nm 径向: ≤ 12.5 nm |
| 线性轴 | X | Z | Y（垂直）-- 选配 |
| 类型 | 全约束式油静压，闭式导轨 | 全约束式油静压，闭式导轨 | 全约束式油静压，闭式导轨，并配置空气轴承适应控制器，用于平衡重力和不同的负载 |
| 行程 | 350mm | 300mm | 100mm |
| 驱动系统 | 无刷直流直线电机 | 无刷直流直线电机 | 无刷直流直线电机 |
| 反馈类型 | 激光全息线性光栅尺 | 激光全息线性光栅尺 | 激光全息线性光栅尺 |
| 反馈分辨率 | 0.008 nm | 0.008 nm | 0.008 nm |
| 进给速度 (最大) | 4500mm/min | 4500mm/min | 1500mm/min |
| 直线度 | 全行程0.3μm | 全行程0.3μm | 全行程0.2μm |
| 静压油装置 | 紧凑，低流量，低压力系统，配备闭环伺服控制以及减少油泵波动的压力增量器 |
| 选配旋转轴 | B | C（主轴选配） |
| 类型 | 油静压轴承 | 多孔石墨涂层空气轴承(液体冷却) |
| 行程 | 360° (双向) | 360° (双向) |
| 驱动系统 | 无刷直流电机 | 无刷直流电机 |
| 轴向刚性 | 875 N/μm | 详见上述主轴指标 |
| 径向刚性 (鼻端) | 260 N/μm | 详见上述主轴指标 |
| 定位精度 | ± 1.0 弧秒（经补偿） | ± 1.0 弧秒（经补偿） |
| 反馈分辨率 | 0.005 弧秒 | 0.01 弧秒 |
| 最大速度 (定位模式) | 50 rpm | 3,000 rpm |
| 运动精度 | 轴向: ≤ 0.1μm 径向: ≤ 0.1μm | 轴向: ≤ 12.5nm 径向: ≤ 12.5nm |
| 应用要求 | Air 空气 | Electrical 电子 | Floor Space 底面空间 |
| 为优化车削结果，热稳定性应被控制在±0.5°C (±1.0°F)以内 | 7 to 10 bar (100 – 145 psi) 280 liters/min (10 scfm) 过滤10 μm 以上微粒 干燥至 10°C 压力露点 | 208 - 480 VAC; 50 / 60hz; 3 Phase (11kVA) | 1.8m 宽 x 1.8m 长 x 2m 高 重量约2,650 Kg(包括机床外壳和电柜，但不包括控制台等外围设备) |
| Warranty 保修 | 所有部件保修期为一年 |
注: 上述指标因产品和技术的持续发展而发生改变时，恕不能及时另行通知。
