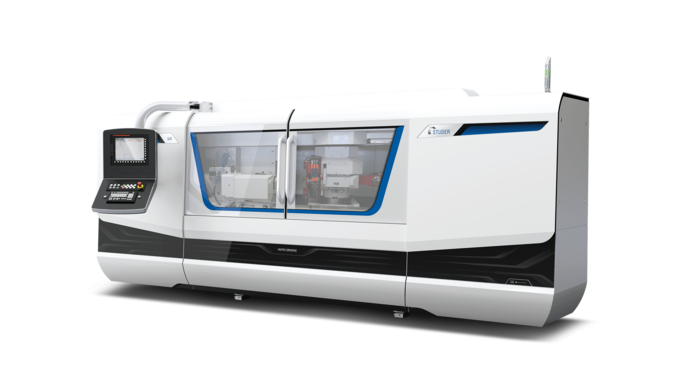

S41数控万能外圆磨床

瑞士STUDER 1156

1

产品详细介绍

S41是一款用于大尺寸工件的数控万能内外圆磨床。 其具备1000/1600mm的顶尖距和225/275的中心高。 工件最大加工重量为250kg。

S41 是最新一代的数控万能内外圆磨床。 其具备多项技术特性, 如革命性的StuderGuide®导轨系统, X/Z轴直线电机高精度直驱, B轴力矩电机超快直驱, 丰富的砂轮头架配置选项等。

硬件部分:

  • 线性驱动StuderGuide®导轨系统

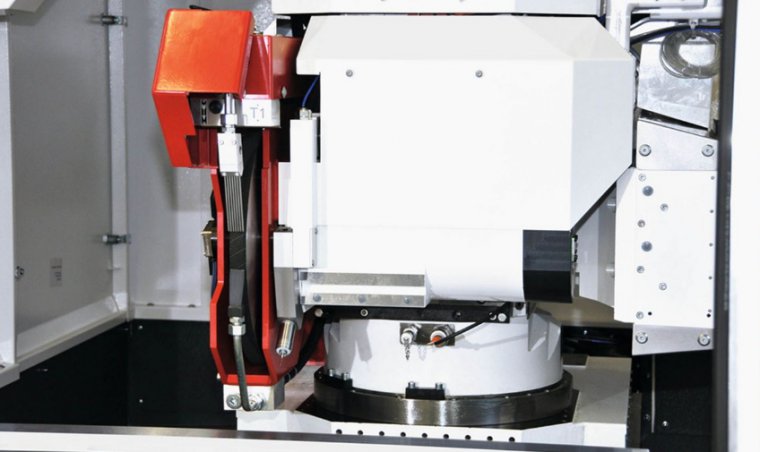

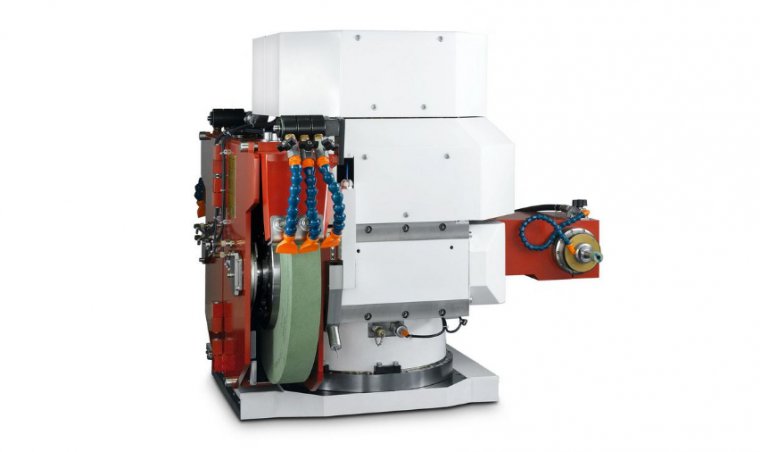

  • 力矩电机直驱转塔式砂轮头架,分辨率0.00005°

  • 可使用多达4个砂轮进行加工

  • 工件头架主轴配备C轴,可用于非圆和螺纹磨削

  • 全封闭外罩带两道滑动操作门

  • Granitan®S103人造花岗岩床身

软件部分:

  • 采用StuderWIN系统,操作和编程极为简单

  • 使用StuderGRIND编程软件可直接在设备控制台和外部计算机上创建磨削和修整程序

  • STUDER Quick-Set快速对刀软件可帮助减少设置和转换时间

  • 加料装置和外设均采用标准化接口

技术规范

千克 / 厘米

磅/英寸





直线轴

X 轴最大行程350 mm

X 轴最高行进速度20'000 mm/min

Y 轴最大行程100 mm

Z 轴最大行程1'150 mm

Z 轴最高行进速度20'000 mm/min

主轴驱动

最高主轴功率15 kW

最高速度4'500 /min

最大砂轮直径508 mm

最大砂轮宽度100 mm

回转轴

A 轴回转范围30 °

B 轴回转范围270 °

C 轴回转范围∞ °

工件数据

工件长度0 - 1'000 mm

工件直径0 - 549 mm

最大工件重量250 kg

中心距1'000 mm

中心高度275 mm
