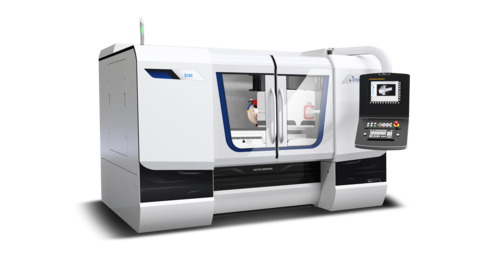

S141 数控内圆磨床

瑞士STUDER 1165

1

产品详细介绍

S141是新一代的数控万能型内圆磨床。 其支持3种工件长度尺寸, 包括300 mm, 700 mm或1300mm,多种夹具可供选用。 所有型号最大磨削深度为内圆250mm, 外圆磨削长度150mm。

S141是磨削主轴、主轴外壳、转轴或法兰零件的理想加工设备。 很多工件涉及机床、 传动元件、航空航天和工具制造等领域。

硬件 / 软件

硬件部分:

  • 线性驱动StuderGuide®导轨系统

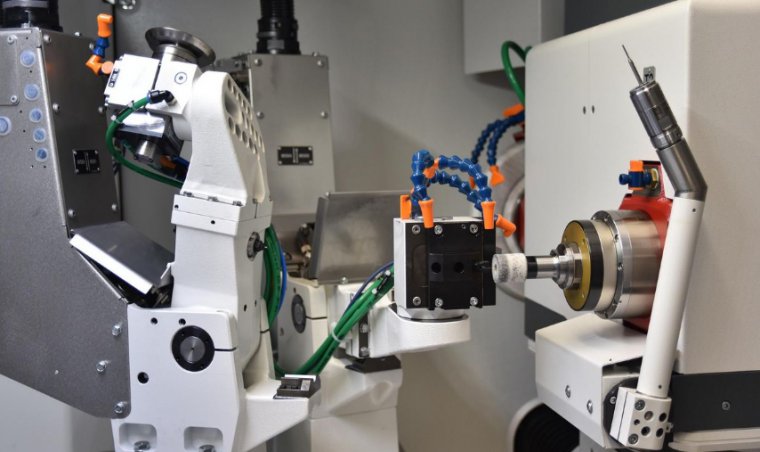

  • 主轴转塔可加装多达4支磨削主轴

  • 自动回转工作台

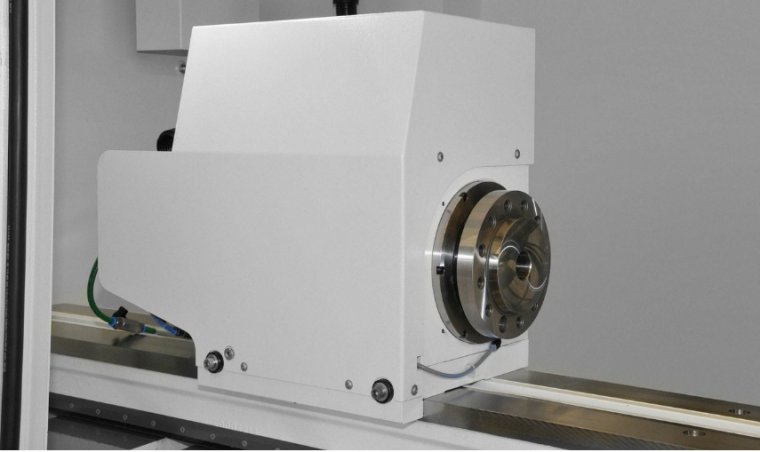

  • 工件头架主轴配备C轴,可用于成型和螺纹磨削

  • 全封闭外罩带两道滑动门

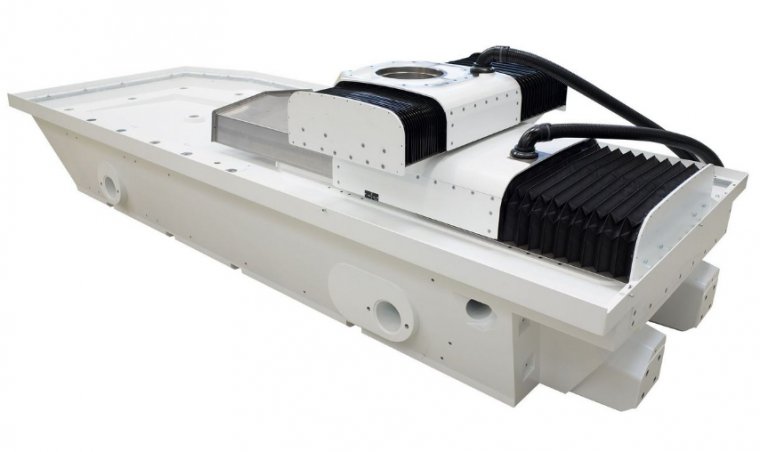

  • Granitan®s103人造花岗石材质床身

软件部分:

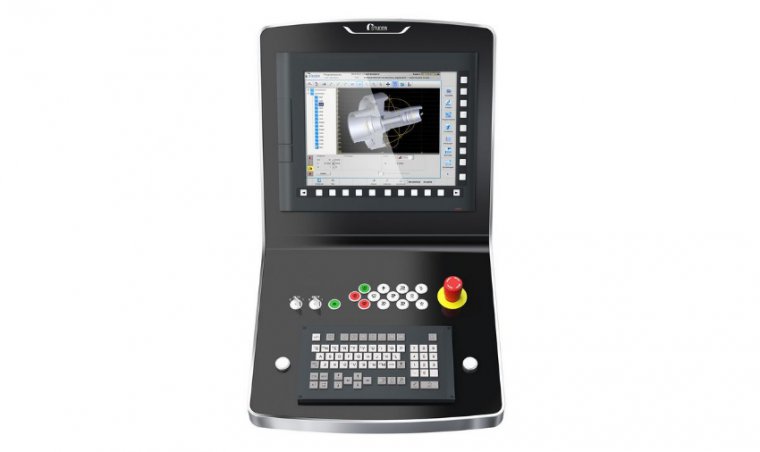

  • 采用StuderWIN系统,操作和编程极为简单

  • STUDER Quick-Set帮助减少设置和重置时间

  • 加料装置和外设均采用标准化接口

技术规范

千克 / 厘米

磅/英寸





直线轴

X 轴最大行程425 mm

X 轴最高行进速度20'000 mm/min

Z 轴最大行程500 mm

Z 轴最高行进速度20'000 mm/min

主轴驱动

最高主轴功率18 kW

最高速度120'000 /min

最大砂轮直径300 mm

最大砂轮宽度32 mm

回转轴

B 轴回转范围330 °

C 轴回转范围∞ °

工件数据

工件长度0 - 300 mm

工件直径0 - 400 mm

最大工件重量250 kg

中心高度200 mm
