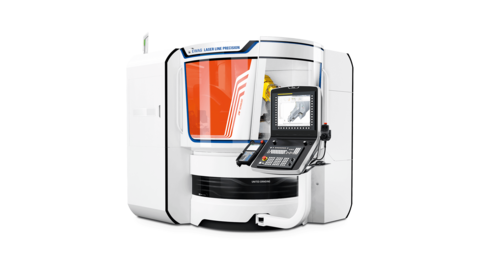

LASER LINE PRECISION 激光机床

瑞士依瓦格 997

1

产品详细介绍

主要数据

LASER LINE PRECISION是采用激光技术加工超硬材料的理想入门级设备。 利用绿色波长范围最新的激光技术可以高效地加工常用金刚石切削材料(如:CBN、PCD、MCD 和 CVD-D)。EWAG Laser Touch Machining® 工艺可用于加工X复杂的几何形状,并确保X佳的表面质量。 LASER LINE PRECISION是全球代表性紧凑的金刚石工具激光加工中心。

Features

机械结构

机床床身采用灰铸铁材质,因此具有高稳定性和出色的减振性能。

直线驱动装置

LASER LINE PRECISION在X、Y、Z轴上均配备直线电机直接驱动装置。该驱动装置采用水冷,最大进给速度可达15 m / min。

光栅尺

集成的光栅尺可提供0.0001 mm的线性分辨率,因此具有高的定位精度。



硬件 / 软件

  • FANUC 6轴机器人全自动加料,24个可供旋转工具使用的HSK63接口,以及用于可转位刀片的托盘系统。

  • 传送带驱动的料垛机可将托盘扩展到最多8个。

  • 未加载的旋转工具可通过液压卡盘拾取。

  • 用于夹持旋转工具的液压夹具。

  • 3D测量探针可精确定位,并自动校正可转位工具上的焊接错误。

  • 高动态C轴 , 集成 HSK63 夹具。

  • 用于可转位刀片的自动夹紧装置。

技术规范

千克 / 厘米

磅/英寸

直线轴

X 轴最大行程440 mm

X 轴最高行进速度5'000 mm/min

Y 轴最大行程140 mm

Y 轴最高行进速度5'000 mm/min

Z 轴最大行程170 mm

Z 轴最高行进速度15'000 mm/min

激光器

波长532 nm

脉冲频率50 - 300 kHz

回转轴

B 轴回转范围220 °

C 轴回转范围∞ °

工件数据

工件长度0 - 250 mm

工件直径0 - 200 mm

最大工件重量5 kg
