产品详细介绍

齿轮和齿轮加工工具的精密、全自动测试,最高外径 400 mm。

通用和专用齿轮制造的理想解决方案。

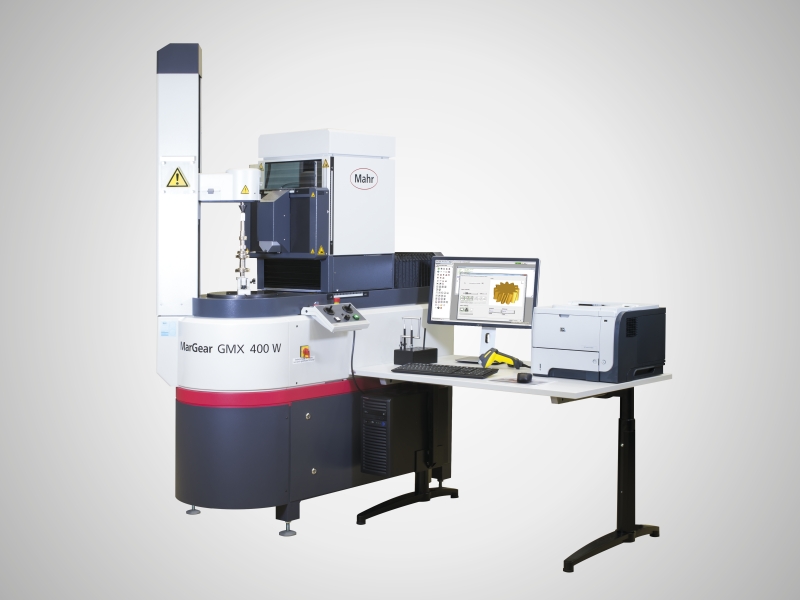

系统解决方案通过现代化齿轮组件生产设备提供终极的灵活性和可用性。MarGear GMX 作为靠近生产区域的网络化版本,可快速而有效地分析可能的齿轮偏差。

这样可对偏差进行直接评估,并自动生成机器误差校正。

在一个仪器上执行齿轮和形状测量

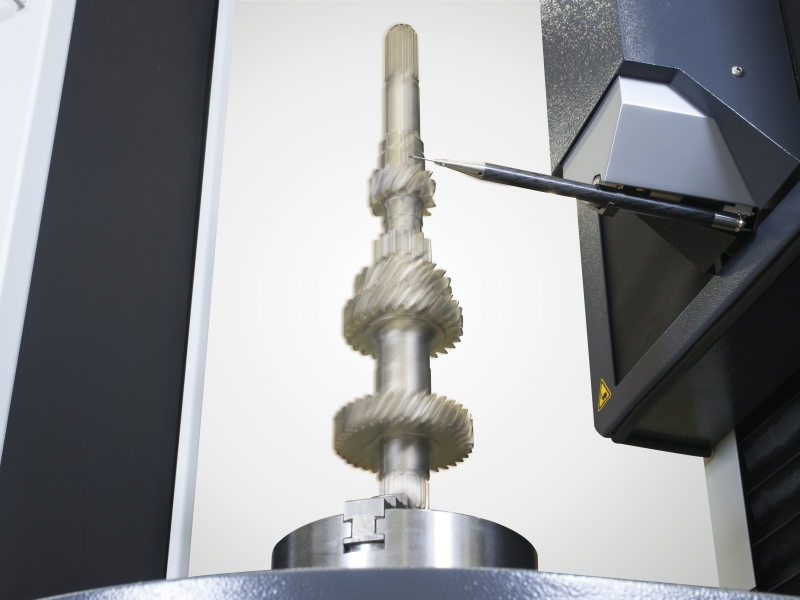

高精密度 3D 扫描传感器结合直接驱动 C 轴实现高精度和效率

控制装置
4 轴 Power PC 控制装置

  • 技术数据

  • 应用

  • 附件

  • 选项


最大工件重量 [kg]

60(按需提供 80)

质量 [kg]

760

精确度

精度 I 级齿轮测量,在 20°C ± 2°C 时符合 VDI/VDE 2612/2613 组 1

轴向跳动偏差(µm+µm/mm 测量半径)

0.11 µm + 0.0008 µm/mm

脚注文本

* 圆柱齿轮最大直径

径向跳动偏差(µm,相对于工作台高度)

≤ 0.11 µm

高度 (mm)

1,920 mm

宽度 (mm)

621 mm

测量路径 (mm),Z 轴

320

测量路径 (mm),Y 轴

200

最大直径* [mm]

400

峰间距 [mm]

2 ... 700

长度 (mm)

1,520 mm

测量路径 (mm),X 轴

200
