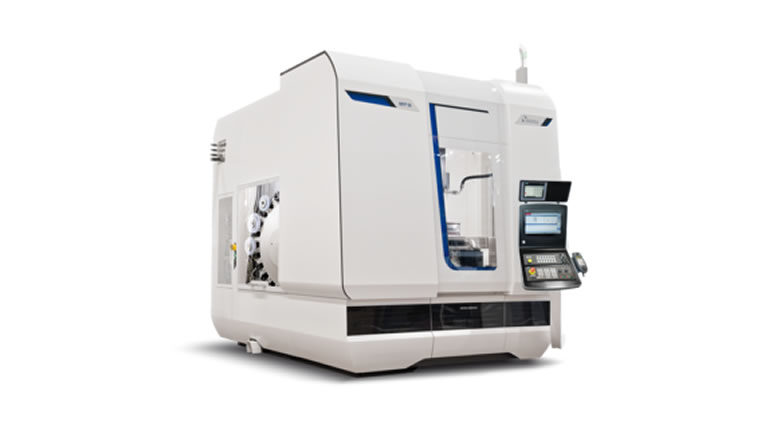

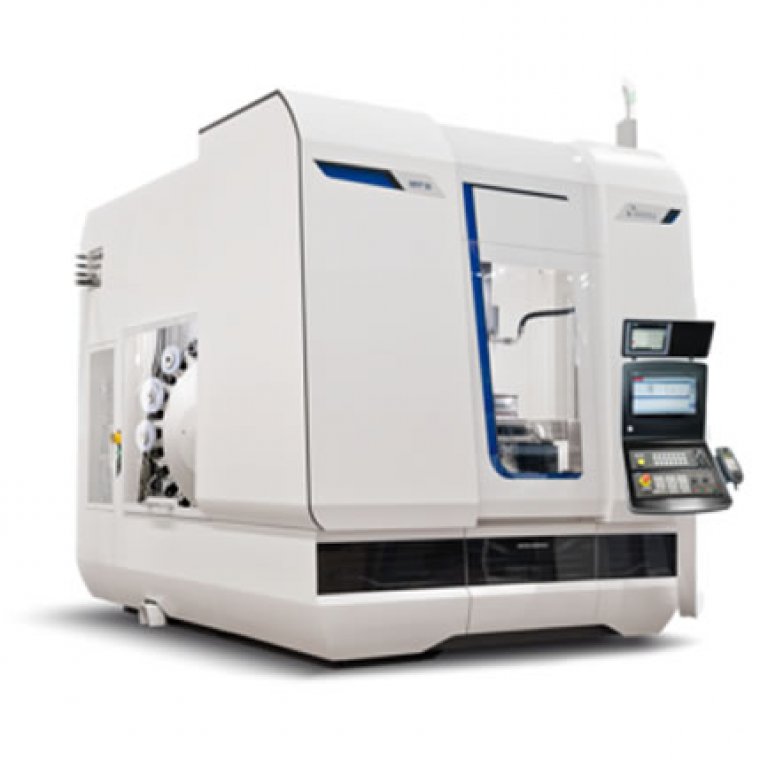

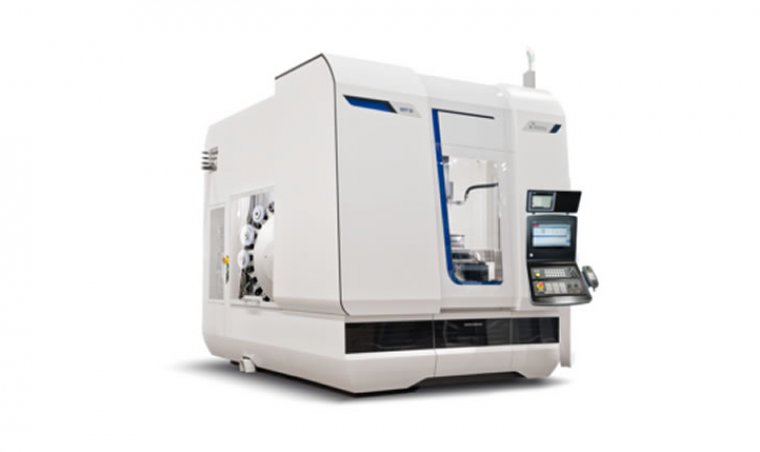

MFP 50 五轴磨削中心

瑞士美盖勒 1910

1

产品详细介绍

美盖勒 M F P 50磨削中心结构紧凑,将高效和柔性加工结合在一体。作为一款带连续修整磨削功能的5轴或6轴磨削中心,MFP 50在加工具有挑战的工件时,表现出了优异的性能和能力。

MFP50的特色亦包括其高运动轴速度、很短辅助时间和快速工具换装。磨削、铣削和钻削等工艺可一次装夹完成,实现以简单的操作实现优秀的加工结果。

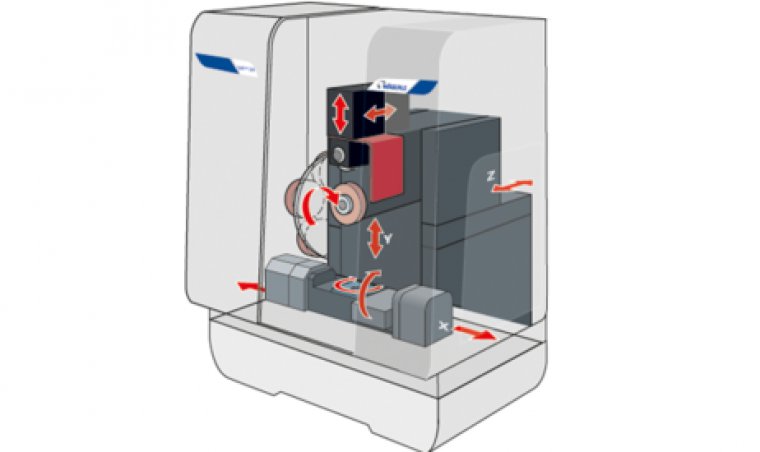

智慧的设计帮助客户将产品制造质量、加工安全性和低成本高效率生产提升到新的水平。由两个数控轴控制的冷却喷嘴,可自由灵活移动,在加工过程中对加工区域进行准确和有效地喷射冷却液。最高转速10,000转/分钟的主轴转速保证了加工的效率和精度。砂轮始终安装在靠近主轴的前端,通过顶置式砂轮修整装置沿纵向(Z轴)移动自动将对应的金刚石修整滚轮定位对砂轮进行修整。这一独特的设计使得加工区域的

空间更加宽裕,砂轮法兰与工件之间可能的碰撞几乎可以避免。MFP 50磨削中心的砂轮能得到极大限度地利用,带来磨削加工成本的显著降低。

            直线轴

    X 轴最大行程 500 mm

    X 轴最高行进速度 30000 mm/min

    Y 轴最大行程 650 mm

    Y 轴最高行进速度 20000 mm/min

    Z 轴最大行程 650 mm

    Z 轴最高行进速度 20000 mm/min

            主轴驱动

    最高主轴功率 50 kW

    最高速度 10000 /min

    最大砂轮直径 300 mm

    最大砂轮宽度 60 mm

            回转轴

    A 轴回转范围 210 °

    B 轴回转范围 360 °

    C 轴回转范围 360 °

            工件数据

    台面尺寸 500 x 650 mm

            直线轴

    X 轴最大行程 19.685 inch

    X 轴最高行进速度 1181 inch/min

    Y 轴最大行程 25.591 inch

    Y 轴最高行进速度 787 inch/min

    Z 轴最大行程 25.591 inch

    Z 轴最高行进速度 787 inch/min

            主轴驱动

    最高主轴功率 67.050 hp

    最高速度 10000 rpm

    最大砂轮直径 11.811 inch

    最大砂轮宽度 2.362 inch

            回转轴

    A 轴回转范围 210 deg

    B 轴回转范围 360 deg

    C 轴回转范围 360 deg

            工件数据

    台面尺寸 19.7 x 25.6 inch

  • 高精度多面体复合加工

  • 自动化单元接口

  • 机器人连接

  • 24工位砂轮工具库

  • 双轴顶置式修整系统

  • 在一次装夹情况下完成磨削、铣削、钻削和测量

  • 紧凑型5/6轴磨削中心

直线轴

X 轴最大行程 500 mm

X 轴最高行进速度 30000 mm/min

Y 轴最大行程 650 mm

Y 轴最高行进速度 20000 mm/min

Z 轴最大行程 650 mm

Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 50 kW

最高速度 10000 /min

最大砂轮直径 300 mm

最大砂轮宽度 60 mm

回转轴

A 轴回转范围 210 °

B 轴回转范围 360 °

C 轴回转范围 360 °

工件数据

台面尺寸 500 x 650 mm

主轴驱动

最高主轴功率50 kW

最高速度10000 /min

最大砂轮直径300 mm

最大砂轮宽度60 mm
